製品情報
| 製品名 | 二珪化モリブデンヒーター |
| ブランド | YTTORCH |
| 産地 | 中国 |
| 型番 | 歯科炉ジルコニア焼結専用型 |
| 推奨温度クラスモデル | MR1900タイプ |
| 形状 | カスタムメイド |
| サイズと | カスタムメイド |
二珪化モリブデンヒーター温度 （空気環境） | 1850℃ |
| 特点 | 1.発熱体は純度が高く、不純物含有量を最大限に減少します 2.製品の高温強度が高く、高温環境で高い表面負荷を受けることができます 3.使用頻度が高く、急速な昇温した電気炉に適応できます： 3.発熱体保護膜は薄くて緻密で、使用過程における保護膜の脱落を大幅に避けます |
| 適用範囲 | 1.歯科電気炉等の発熱体に対する要求が高い精密電気炉 2.昇降温速度が速く、使用頻度が高く、焼結周期が短い電気炉 |
加工基準
| 製品標準仕様 | |||||||||

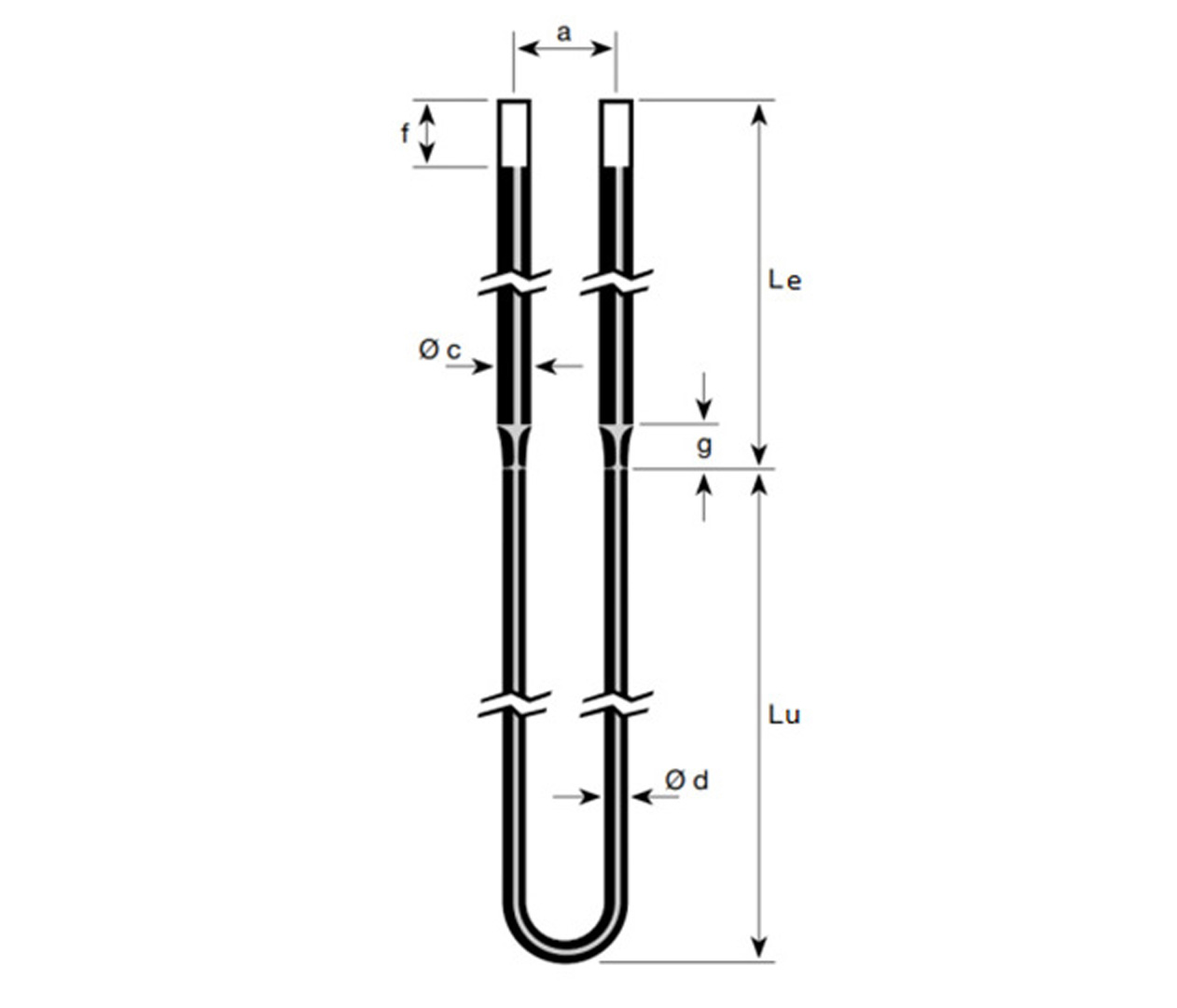

直径(mm) фd(発熱部)/ фc (端子) | 形 | 長さ(mm) Le発熱部)/ Lu (端子) | a(mm) | g(mm) | f(mm) | h(mm) | n(mm) | ||
標準 | 最小 | 標準 | 最小 | ||||||
| 3/6 | U,L,Wまたはカスタマイズされた | カスタムメイド | 25 | 12 | 15 | 30 | 10 | 40 | 35 |
| 4/9 | U,L,Wまたはカスタマイズされた | カスタムメイド | 25 | 15 | 20 | 30 | 10 | 50 | 45 |
| 6/12 | U,L,Wまたはカスタマイズされた | カスタムメイド | 50 | 25 | 25 | 45 | 15 | 90 | 70 |
| 9/18 | U,L,Wまたはカスタマイズされた | カスタムメイド | 60 | 35 | 32 | 75 | 20 | 135 | 110 |
| 12/24 | U,L,Wまたはカスタマイズされた | カスタムメイド | 80 | 50 | 40 | 100 | 35 | / | / |
二ケイ化モリプデン発熱体∪字型ラベル貼り付け方法
技術データ
物理的特性:
| 製品タイプ | 密度-g/cm³ | 曲折強度-MPa | 硬さ-GPa | 圧縮強度-MPa | 吸水率-% | 熱伸長率-% |
| TC 1900 | 7.0±0.1 | 360 | 10.5 | ＞1500 | ≤0.2% | 4 |
化学性質:
高温耐酸化性：高温酸化雰囲気で、ヒーターの表面でから、緻密な石英保護膜を形成するので、再びSiO2酸化することは防止します。ヒーターの温度は１７００°Cを超えたとき、１７１０°Cで融点のSiO2を溶融して、表面張力なので、SiO2を溶かして液体になり、保護膜作用を失います。酸化雰囲気での引き続き使用しれば、新しい保護膜を形成します。
注意：二珪化モリブデンヒーターは４００°C―７００°Cまでの長期使用はご遠慮ください。でなければ、低温強酸化作用のため粉末になってしまいます。
違う雰囲気でヒーター使用温度の影響状況:
| 雰囲気 | 1700型 | 1800型 |
| 空気 | 1700 | 1800 |
| 窒素 | 1600 | 1700 |
| Ar Ne Argon, Helium | 1600 | 1700 |
| 干H2（露点）-80℃ Dry Hydrogen (dew point) | 1150 | 1150 |
| 湿H2（露点）-20℃ Wet Hydrogen (dew point) | 1450 | 1450 |
| 混合気体(e.g. 10% CO2, 50% CO, 15%H2) | 1600 | 1700 |
| 混合気体(e.g. 40% CO2, 20% CO) | 1400 | 1450 |
| クラッキングと部分燃焼するアンモニア（8%H2） | 1400 | 1450 |
煙台火炬特種高温セラミック有限会社
18615005505
0535-6891305,6891306,6893911
evawei@torch-mosi.com
www.torch-mosi.com
山東省煙台市雷山区秀林路9号
